لوله ساختمانی و مدل عایق کاری آن
عایق کاری لوله چیست؟
عایق کاری لوله ها در بخش های مختلف تاسیسات ساختمان برای جلوگیری از مصرف بیش از حد سوخت انجام می شود زیرا این کار باعث می شود تا اتلاف گرما در لوله ها کم تر شود. به طور کلی می توان گفت که عایق ها برای جلوگیری از نفوذ رطوبت، انتقال گرما و صدا استفاده می شوند. عایق ها دارای انواع گوناگونی هستند که عبارت اند از:
- عایق رطوبتی: همانطور که از نام آن ها مشخص است از این عایق ها برای جلوگیری از نفوذ رطوبت استفاده می شود. از موادی مانند گونی، مواد پلاستیکی ، کاغذ و … برای این نوع عایق کاری استفاده می شود.
- عایق حرارتی: با استفاده از این عایق ها ضریب هدایت گرما در سیستم کاهش می یابد. در ادامه به توضیح بیشتری در مورد این عایق ها می پردازیم.
- عایق پتویی: موادی مانند پشم سنگ، پشم چوب، پشم شیشه، پشم حیوانات گوناگون و پشم سرباره در این نوع عایق استفاده می شوند. از عایق های پتویی برای عایق کاری مخازن و لوله ها استفاده می شود.
- عایق قطعه ای: این عایق ها همانند عایق های پتویی هستند با این تفاوت که دارای طول کمتری هستند. آن ها دارای یک پوشش کاغذی هستند که نصب آن ها را آسان تر می کند.
عایق کاری لوله های آب گرم
در علم مکانیک، روش های انتقال حرارت به سه طریق تابش، هدایت و همرفت انجام می شود. در روش های تابش انتقال حرارت می تواند در محیط های خلا نیز انجام شود اما در روش های همرفت و هدایت، به وجود ماده نیاز است. انتقال حرارت به روش هدایت نیازمند تماس اجسام جامد با یکدیگر است اما در روش همرفت نیاز به یک محیط گازی است.
عایق کاری لوله های آب گرم باعث می شود تا انرژی کمتری مصرف شود. از طرفی دیگر نیازی نیست تا برای گرم شدن آب، شیر آب را باز گذاشت و به همین دلیل در مصرف آب نیز صرفه جویی می شوند. در ابتدای امر ممکن است انجام عایق کاری لوله های آب گرم مقرون به صرفه نباشد اما بعد از مدتی، هزینه های اولیه با صرفه جویی آب و انرژی جبران می شوند.
در بعضی از موارد وجود عایق کاری لوله های آب گرم امری ضروری است که این موارد به شرح زیر هستند:
- فاصله زیاد بین محل مورد نظر و آبگرمکن و وجود لوله های طولانی
- استفاده زیاد از آب گرم در ساختمان
- هزینه ی بالای سوخت مصرفی
- در صورتی که لوله ها در معرض هوای سرد باشند.

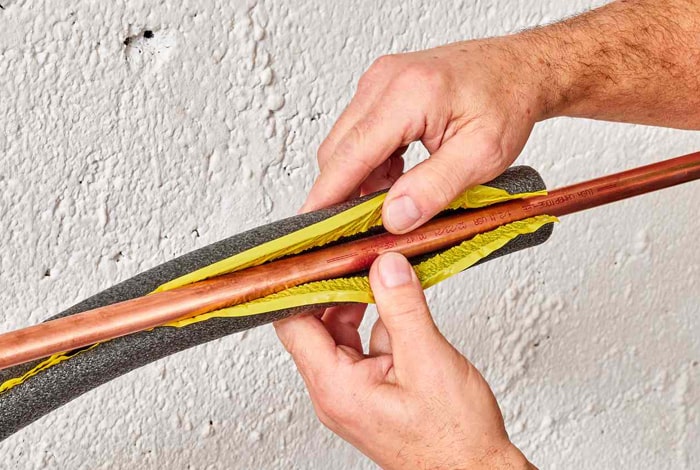

طریقه عایق کاری لوله های آب گرم
لوله ها ممکن است به صورت روکار یا توکار در داخل یا خارج از ساختمان نصب شده باشند. لوله ها به هرطریقی نصب شده باشند نیاز به عایقکاری دارند که روند آن به شرح زیر است:
- ابتدا سطح خارجی لوله ها باید از هرگونه مواد خارجی به طور کامل تمیز شود.
- ضد زنگ بر روی سطح خارجی لوله زده شود
- بعد از خشک شدن ضدزنگ، با استفاده از عایق های پشم شیشه یا پشم سنگ عایقکاری انجام می شود. در اینجا نکته حائز اهمیت این است که ورق های عایق باید از سمتی که کاغذ آلومینیومی ندارند، بر روی لوله قرار داده شوند و با مفتول روی آن ها پیچیده شود.
- در گاهی موارد مانند لوله های روکار، لوله ها با پوشش گالوانیزه یا ورق آلومینیوم در کارخانه ها پوشانده می شوند که در این صورت نیاز به استفاده از ضدزنگ نیست.
نکات تکمیلی برای عایق کردن لوله های آب گرم
برای عایق کاری لوله های آب گرم توجه به نکاتی ضروری است که اجرای آن ها باعث کاهش مصرف انرژی می شود. این نکات عبارت اند از:
- فاصله حداقل 15 سانتی متری محل عایق کاری از محل سوختن
- تعیین جنس عایق متناسب با شرایط و دمای لوله کشی
- تعیین ضخامت عایق های حرارتی متناسب با دمای هوا و حرارت سیال عبوری
- تمام مسیر خطوط لوله و تمام شیرآلات و اتصالات باید عایق کاری شوند.
- عدم استفاده از مواد آتش گیرنده مانند انواع چسب های نواری به عنوان روکش و استفاده از متریال های مقاوم در برابر آتش
- در عایق کاری لوله های روکار گالوانیزه شده بهتر است از ضدزنگ استفاده نشود.
- در صورتی که انتقال گرما از جدار لوله صورت نگیرد یا لوله از قبل عایق کاری شده باشد نیازی به انجام عایق کاری نیست.
جمع بندی
عایق کاری لوله ها یکی از موارد با اهمیت در تاسیسات و ساختمان ها هستند که موجب کاهش مصرف انرژی و آب می شوند. طریقه عایق کاری لوله های آب گرم نکات و شرایط مختص به خود را دارد که در این مقاله مورد بررسی قرار گرفت. با رعایت این نکات می توان از اتلاف هزینه ها جلوگیری کرد.
